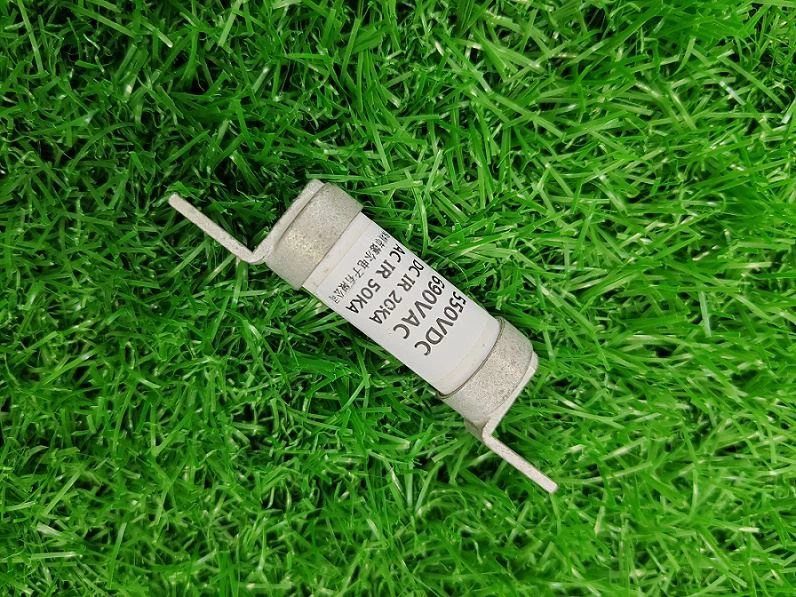

BS88 Pojistková vložka 550VDC 690VAC
Jmenovitý proud: 100A
Jmenovité napětí: 550VDC/690VAC
Vypínací kapacita: DC20kA,AC100KA
Země původu: Čína
Použití: Baterie, úložiště elektrické energie, solární invertor, odpojovač nebo bezpečnostní odpojovač údržby, EV/HEV, PDU
Typ ochrany: aR
Bezpečnostní standard: GB13539, IEC60269, UL248
Materiál těla: Keramika
Pokud máte jakýkoli dotaz ohledně pojistky, neváhejte nás kontaktovat e-mailem: ck.loh@delfuse.com nebo Whatsapp od +8613652756687
BS88 pojistková vložka 550VDC 690VAC
Základní informace o produktu
* Napětí: 550VDC/690VAC
*Ampéry: 20-700A;
* Přerušovací kapacita: DC20kA/AC100KA@500Vdc;
*Třída ochrany:aR
*Bezpečnostní standard: Šroubovaná rychlá pojistka, rozměry a výkon vyhovují: GB13539, IEC60269, UL248
*Aplikace:
*Design pro DC aplikace;
* Vynikající DC výkon;
* Nízké ztráty ve wattech;
* Ochrana baterie;
* Záložní ochrana pro DC relé;
* Skladování elektrické energie;
* Odpojovač nebo bezpečnostní odpojovač údržby.
Vlastnosti a výhody
Tato řada produktů jsou rychlé pojistky s kulatými-trubkovými šrouby{1}}, které se vyznačují malými rozměry a vysokou spolehlivostí. Použitelné v širokém teplotním rozsahu, vydrží mechanické vibrace a nárazy o vysoké intenzitě, teplotní šoky a silné chemické zatížení, vhodné pro aplikace v průmyslu silničních vozidel, lze použít jako napájecí systém pohonu elektrických vozidel, systém přeměny energie, úložiště energie a napájecí baterie, úložiště energie Zkratová a záložní ochrana pro kondenzátory, invertorové ovladače, nabíječky, elektrické obvody vozidel a další ochrana proti zkratu pro hybridní automobilová zařízení a elektrická zařízení.

Podmínky instalace
Požadavky na montáž: EP montážní šrouby M6, doporučený utahovací moment 4N·m
Normální pracovní podmínky
a) Pojistka je instalována samostatně v přirozeném vzduchu bez ventilace. Kromě propojovacích vodičů se v okruhu 1 m nenacházejí žádné další části-vytvářející teplo ani části odvádějící teplo-.
b) Připojovací svorka pojistky by měla zajistit stabilní a spolehlivý elektrický kontakt. Přechodový odpor by neměl výrazně ovlivnit činnost pojistky.
c) Pojistka může být instalována svisle, vodorovně nebo šikmo. Pokud se spoléháte na tlak pružiny pro zajištění elektrického připojení pojistky, měli byste při instalaci zvolit vhodné místo, abyste se vyhnuli nepříznivým účinkům gravitace a vibrací na elektrické připojení.
Nucené chlazení vzduchem
Použití nuceného chlazení vzduchem může zvýšit odvod tepla pojistkou a zvýšit jmenovitý proud pojistky. Korekční faktor pro rychlost větru a jmenovitý proud-Kv.

a) Při instalaci pojistky splňuje minimální mezera mezi živými částmi dvou sousedních pojistek požadavky na izolaci. V případě potřeby nainstalujte mezi pojistky izolační přepážku, abyste zabránili zkratu mezi fázemi-na{2}}při výměně pojistky za napájení.
b) V kombinaci s pravidelnými revizemi a opravami elektrického zařízení se provádějí revize a údržba k odstranění prachu, oxidových vrstev v kontaktu s vodivými částmi apod.
c) Mechanicky poškozená pojistka musí být vyměněna.
d) Nenahrazujte pojistku zátěží, pokud to neumožňují požadavky na použití, například pojistkový{0}}spínač zátěže.
Teplota okolního vzduchu
Normální podmínky použití: -5 stupňů ~ 40 stupňů.
Povolené podmínky: -40 stupňů -85 stupňů .

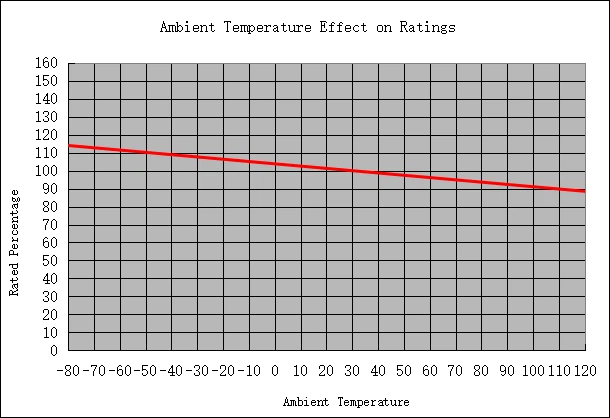

Korekce parametrů pro změny okolní teploty: pracuje pod -5 stupňů, před-oblouková doba nízkého přetěžovacího proudu pojistky se mírně prodlouží a jmenovitý proud se mírně zvýší. Ale pokud není nad -5 stupňů v pracovním rozsahu, obecně neuvažujte o zvýšení jmenovitého proudu pojistky. Pojistka funguje nad 40 stupňů, jmenovitý proud potřebuje dodatečnou korekci a korekční faktor je -Kt.
Poznámka 1: Hodnota Kt zohledňuje vliv bezpečnostní rezervy jmenovitého proudu pojistky za normálních provozních podmínek.
Poznámka 2: Teplota okolního vzduchu musí trvat déle než 1 až 2 hodiny, než bude mít významný dopad.

Obal,Doprava a skladování
Přeprava
Množství v balení
Odpověď: Každá blistrová krabička obsahuje 10 ks pojistkových vložek a každá krabička na strip obsahuje 2 blistrové krabičky.
B: 20 krabic s dlouhými lištami na karton, celkem 400 ks pojistkových vložek.
C: Ke každé krabici je připevněn jeden vnější štítek krabice a na krabici je umístěna jedna zpráva o kontrole přepravy.
Doprava a skladování
Doprava
Zabraňte dešti, sněhu a mechanickému poškození během balení a přepravy.
Skladovací teplota
Skladovací teplota produktů: -40 stupňů ~ 120 stupňů. Relativní vlhkost není větší než 70% při 40 stupních. Relativní vlhkost není větší než 80% při 30 stupních. Relativní vlhkost není vyšší než 90%, pokud je nižší než 20 stupňů.
Skladovací teplota balení:-40 stupňů -70 stupňů. Relativní vlhkost není větší než 90%, žádná kondenzace.
